禁锌铜阀门
执行标及性能规范
公称通径 DN8-DN50、3/8"-2"
公称压力 1000WOG、2000WOG
壳体强度试验压力 9.6 MPA、19.2MPA
低压气密试验压力 0.8MPA
适用介质 水、油、气、硝酸类、醋酸类
设计及制造标准 ANSI B16.34、GB/T-12224-2015
试验标准 API598、GB/T13927-2008、EN12516-3
螺纹标准 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
阀体 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
阀盖 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
球体 SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀杆 SUS304、SUS316 、SUS316L、SUS321、SUS2205
阀座 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

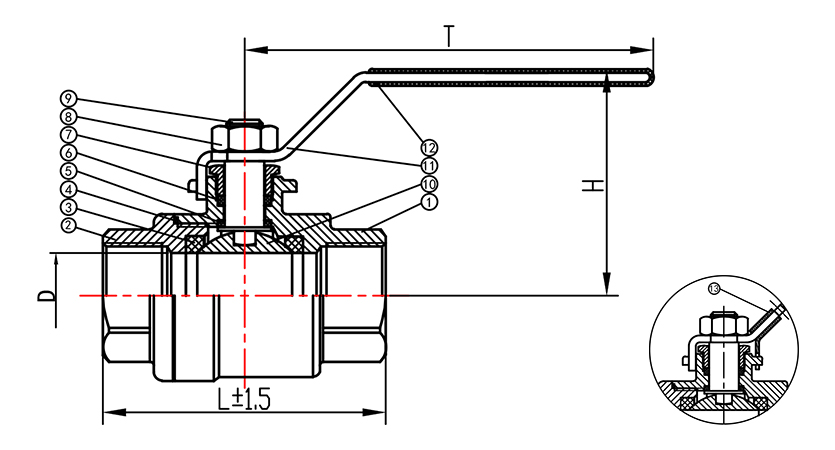

序号 零件名称 材质 数量
1 阀体 WCB、CF8、CF8M 1
2 阀盖 WCB、CF8、CF8M 1
3 阀坐 PTFE、RPTFE 2
4 垫圈 PTFE、RPTFE 1
5 止推垫圈 PTFE、RPTFE 1
6 填料 PTFE、RPTFE 1
7 压盖 SS201、SS304 1
8 螺母 SS201、SS304 1
9 阀杆 SS304、SS316 1
10 球体 SS304、SS316 1
11 手柄 SS201、SS304 1
12 手柄套 PVC 1
13 SS201、SS304 1



主要尺寸
SIZE 1/4" 3/8" 1/2" 3/4" 1" 1¼" 1½" 2"
DN 8 10 15 20 25 32 40 50
D 8 12 15 20 25 32 40 50
L±1.5 52.5 52.5 62 71 81.5 96 105.5 121.8
H 47 48 51 59 68 77 85 97
T 89 89 107 123 126 143 160 171
KG 0.195 0.195 0.280 0.455 0.705 1.2 1.46 2.145



产品说明

该球阀结构:由阀体,阀盖结合球芯组装而成,球芯利用阀杆连接,轴旋转90度可实现开启关闭作用。主要用于管道开关,紧急切断,也可以设计球芯V型开口达到流量调节功能。

结构特点:

A扭矩轻:弹性阀座与球芯弹性接触密封比压可控,为球体转动时提供弹性避让,运行扭矩均匀无卡阻,手感润滑,开启无抱死。阀座切边避免高压差状态下球口会不嵌入阀座。

B阀座密封性能强,弹性阀座的预密封,在阀门关闭后上游阀座在介质的压力下形成有用的自密封效果。

C阀座寿命长,弹性阀座的预压缩行程长,磨损补偿量大,同时有上游密封和下游支撑的形式,使得闭合开始到密封前这段行程,密封而不受介质压力,只有在闭合瞬间形成密封时,阀座密封面的压强上升,从而实现密封耐久性。

D 阀座切边与包裹限冷流结构:阀座切边有用利用球体与阀座非支撑面积,阀座衬环包裹防止冷流塌陷,从而实现承高压。

E 阀杆下凸设计防飞出同时还能防止阀杆泄漏

F静电设计保证了 球芯阀杆和阀体之间的电流向外引导,有用避免因静电引发的全安事故。

G 阀杆上的O型圈有良好的自密封作用,对阀腔内介质起了有用和密封作用。

H 阀杆填料V型设计,杆阀填料压环平面密封进行精密加工组装达到无泄漏效果。

I 碟簧补偿设计,以适应在密封填料环磨损情况下自动弹性补偿效果从而减少泄漏。

J 全流量设计,保证介质在阀门中快速流动从而节省时间,结能等特点。

K 沃鼎阀门 SJFM牌,WOD牌,产品先进的设计理念结合的CNC加工技术,每一台阀门加工尺寸严格控制在公差范围内,所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S,CE,TS,ISO9001,ISO14000,ISO18000,API,GB,标准执行。使每一台阀门达到实用,长寿命,为客户带来较高利用价值。
